托盘式货架功能、特点、行业标准

2019-03-11 11:34:03      点击:
托盘式货架也被叫做横梁式货架、货位式货架,是一种常见的重型货架。使用范围广泛,主要用于各类商品的仓储,利于立体存储!

托盘式货架功能

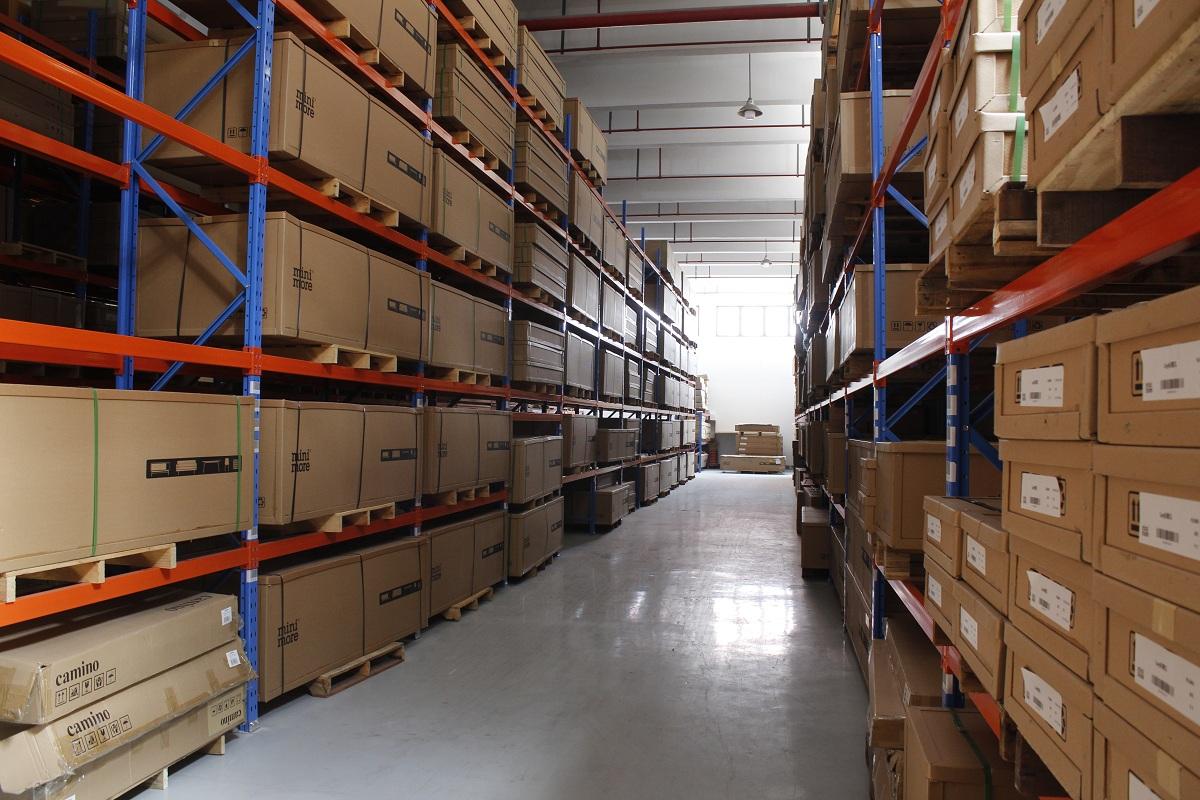

托盘式货架功能、特点、行业标准

每一种货架都有其自身的特点,比如,具备装配性好、承载大、稳定强特性的冷热钢板高位货架。而通廊式货架的主要功能则是更侧重储存量。那么托盘式货架的功能又是怎样的呢!
托盘式货架具备跨度大,承载高的特点。托盘式货架的跨度(长度)主要由托盘大小决定,一般一层货架可放置常规托 盘两个。如果单托盘承载特别大(3吨以上),则每层只能放置单托盘。托盘式货架结构稳定。由于托盘式货架的承载要求高,所以对托盘式货架的稳定性。也有特别的要求。托盘式货架底脚必须安装地膨胀螺丝,以保证托盘式货架的稳定性。托盘式货架无需层板。一般来说,托盘式货架无需层板,只需横梁上安装跨梁即可,每托盘位一般安装2根跨梁。这样可以最大程度上节约成本。托盘式货架层数可自定。托盘式货架的层数可根据仓库的房高,每托盘货位的高度等条件来确定。底层可不用横梁,托盘直接放置与地面。

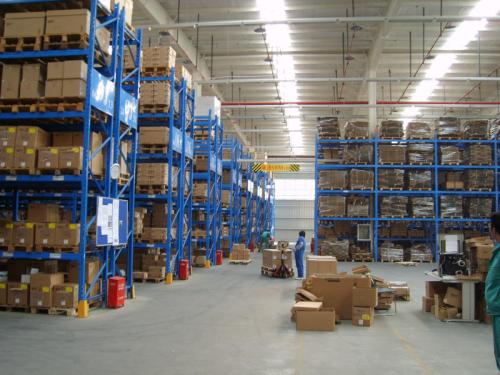

托盘式货架功能、特点、行业标准

托盘式货架常规结构


单元货架跨度一般在4m以内,深度在1.5m以内,低、高位仓库货架高度一般在12m以内,超高位仓库货架高度一般在30m以内(此类仓库基本均为自动化仓库,货架总高由若干段12m以内立柱构成)

托盘式货架的特点

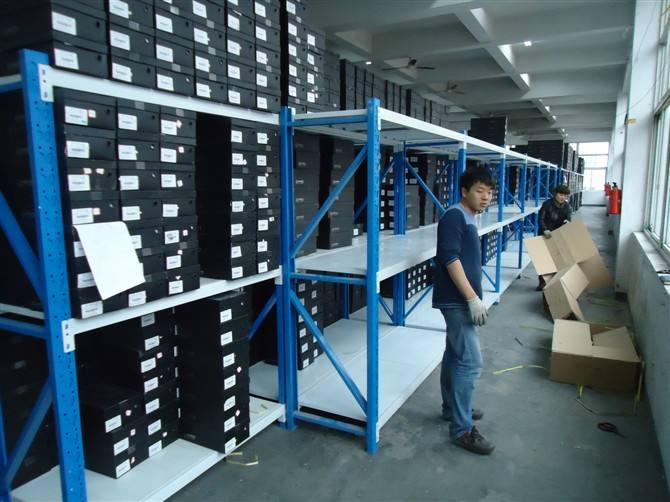

托盘式货架功能、特点、行业标准

托盘式货架利用率高,存取灵活方便,是最常用、经济、安全的一种货架,选择性高达100%,适用于各种类型的仓库。同样也可以组成多种储存方式,空间利用率高,承载能力强,稳定性好,可根据用户实际使用情况,设计一系列不同的规格,是各行业中最常用的货架。缺点是储存密度较低,需要较多的巷道。通常使用3-5层,货架高度受限,一般在10米以下。
1.托盘式货架跨度大,承载高。托盘式货架的跨度(长度)主要由托盘大小决定,一般一层货架可放置常规托 盘两个。如果单托盘承载特别大(3吨以上),则每层只能放置单托盘。
2.托盘式货架结构稳定。由于托盘式货架的承载要求高,所以对托盘式货架的稳定性。也有特别的要求。托盘式货架底脚必须安装地膨胀螺丝,以保证托盘式货架的稳定性。

托盘式货架功能、特点、行业标准

3.托盘式货架无需层板。一般来说,托盘式货架无需层板,只需横梁上安装跨梁即可,每托盘位一般安装2根跨梁。这样可以最大程度上节约成本。
4.托盘式货架层数可自定。托盘式货架的层数可根据仓库的房高,每托盘货位的高度等条件来确定。底层可不用横梁,托盘直接放置与地面。
5.托盘式货架利用率高,存取灵活方便,辅以计算机管理或控制,托盘式货架基本能达到现代化物流系统的要求。

托盘式货架分类

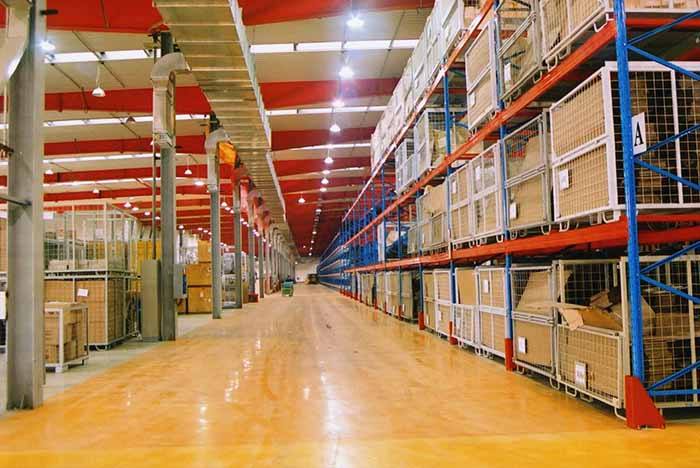

托盘式货架功能、特点、行业标准

托盘式货架分驶入式托盘货架和重力式托盘货架
驶入式托盘货架组合式结构,层高可随意调节。配以各种型号的叉车和托盘,叉车可直接进入货架每列存货区业作业,适宜存取大批量、少品种的货物。能充分利用仓库面积。
重力式托盘货架组合式结构,把货架巷道设计成一定的斜度。在重力的作用下,托盘由进货端滑向出货端,托盘先进先出,适用于大批量、少品种的货物,空间利用高。

应用

托盘式货架功能、特点、行业标准

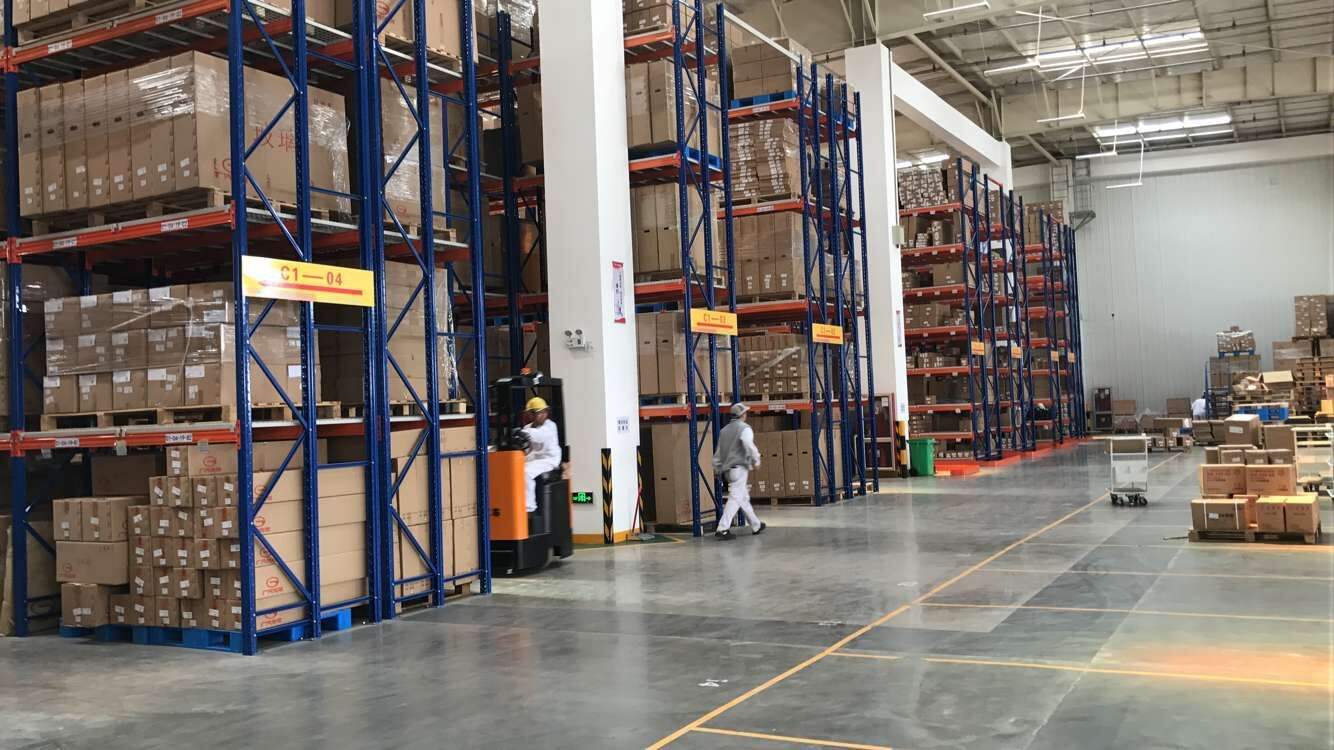

托盘式货架广泛应用于制造业、第三方物流和配送中心等领域,既适用于多品种小批量物品,又适用于少品种大批量物品。托盘式货架在高位仓库和超高位仓库中应用最多

托盘式货架行业标准

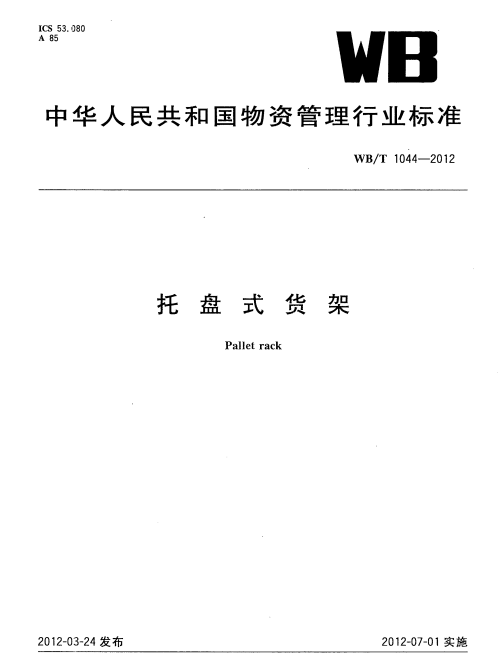

托盘式货架行业标准主要是指:WB/T 1044-2012 托盘式货架,主要内容如下:

托盘式货架功能、特点、行业标准

前言


本标准由中国物流与采购联合会提出。
本标准由全国物流标准化技术委员会归口。

1、范围


本标准规定了托盘式货架形式、等级及载荷、货架的材料、结构和尺寸、货架的性能要求、喷涂要求和检验方法等。
本标准适用于以叉车为主保管托盘单元货品的装配式货架,但不适用于以有轨堆垛起重机为主保管托盘单元货品的自动化仓库用货架。

托盘式货架功能、特点、行业标准

2、规范性引用文件


下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB700-2006 碳素结构钢
GB/T 1591-2008 低合金结构钢
GB/T783 起重机械最大起重系列
GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件
GB/T 1740-2007 漆膜耐湿热测定法
GB/T 3632 钢结构用扭剪型高强度螺栓连接副
GB/T 5117 碳钢焊条
托盘式货架功能、特点、行业标准
GB/T 5118 低合金钢焊条
GB/T 5780 六角头螺栓 C级
GB/T 5782 六角头螺栓
GB/T 6739 色漆和清漆 铅笔法测定漆膜硬度
GB/T 6807 钢铁工件涂装前磷化处理技术条件
GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝
GB/T 9278 涂料试样状态调节和试验的温湿度
GB/T 9286-1998 色漆和清漆 漆膜的划格试验

托盘式货架功能、特点、行业标准

GB/T 10045 碳钢药芯焊丝
GB/T 13452.2 色漆和清漆 漆膜厚度的测定
GB/T 14957 熔化焊用钢丝
GB/T 17493 低合金钢药芯焊丝
GB 50011 建筑抗震设计规范
GB 50223 建筑工程抗震设防分类标准
HG/T 2006 热固性粉末涂料
HG/T 2537 焊接用二氧化碳
JB/T 5000.12 重型机械通用技术条件 第12部分:涂装
WB/T 1042-2012 货架术语
WB/T 1043 货架分类及代号

3、术语和定义


WB/T 1042-2012 界定的以及下列术语和定义适用于本文件。

3.1 立柱片隔撑 spacer of column framework


连接排间两立柱片的构件,以保持立柱片与立柱片之间一定距离和提高货架的稳定性。

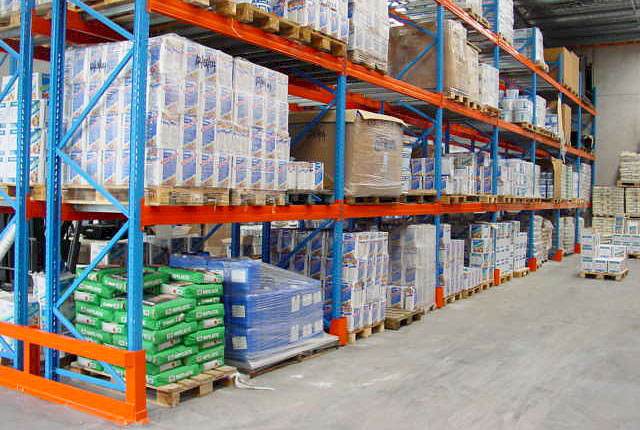

3.2 货架安全装置 rack safety device


为确保货架系统的安全所使用的附属设施,如横梁安全销(扣)、护脚、隔离网、防撞护栏等。
托盘式货架功能、特点、行业标准
托盘式货架功能、特点、行业标准

4、形式、等级及其载荷

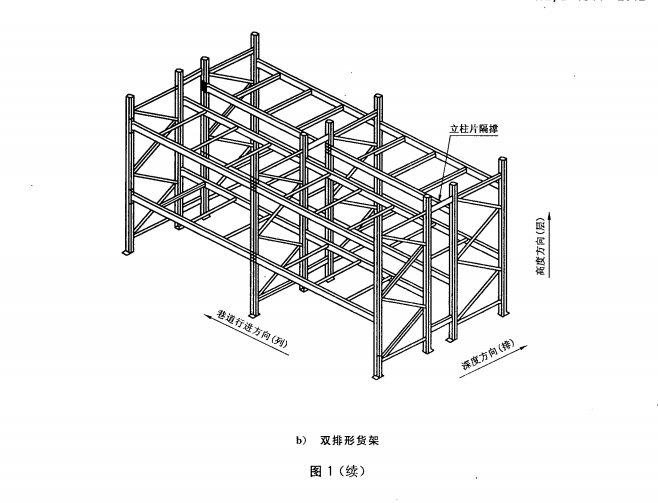

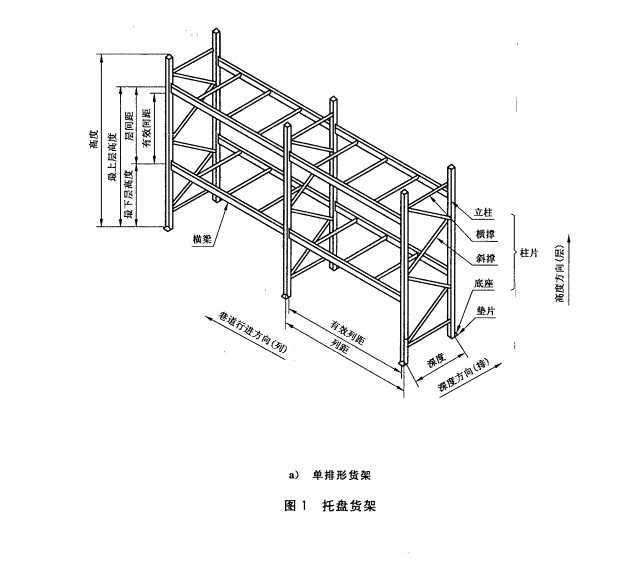

4.1 形式


货架的形式如下表。

表1 货架的形式

 形式  符号  备注
 单排形  PRS  1排货架
 双排形  PRD  2排货架,由立柱片隔撑连接

4.2 等级


货架的等级是按照横梁允许饶度的不同进行分级的。

表2 货架等级

 等级  备注
 A  最大载荷时横梁的挠度小于有效列距的1/300,但不大于10mm
 B  最大载荷时横梁的挠度小于有效列距的1/200,但不大于15mm

4.3 货架的额定载荷和最大载荷


4.3.1 额定载荷

货架在正常工作时,允许每个货位上承载的托盘单元货品的重量(含托盘重量)称额定载荷。货架的额定载荷应不大于起重机和叉车的额定起重量。额定起重量应符合GB/T 783的规定。

4.3.2 最大载荷

货架在考虑超载因素时,允许每个货位上承载的最大托盘单元货品的重量(含托盘重量)称最大载荷。单层横梁片上的托盘数量、单层横梁片上的载荷、单层横梁片上的最大载荷应满足表3的要求。

表3 单层横梁片上的最大载荷

 单个托盘单元货品的额定载荷T  单层横梁上的托盘数量(个) 单层横梁片上的额定载荷t   单层横梁片上的最大载荷t
 0.5  1  0.5  0.55
   2  1.0  1.10
   3  1.5  1.65
 1  1  1.0  1.10
   2  2.0  2.20
   3  3.0  3.30
 1.5  1  1.5  1.65
   2  3.0  3.30
 2  1  2.0  2.20
   2  4.0  4.40
..................
