塑料托盘清洗机

2019-03-15 10:08:28 点击：

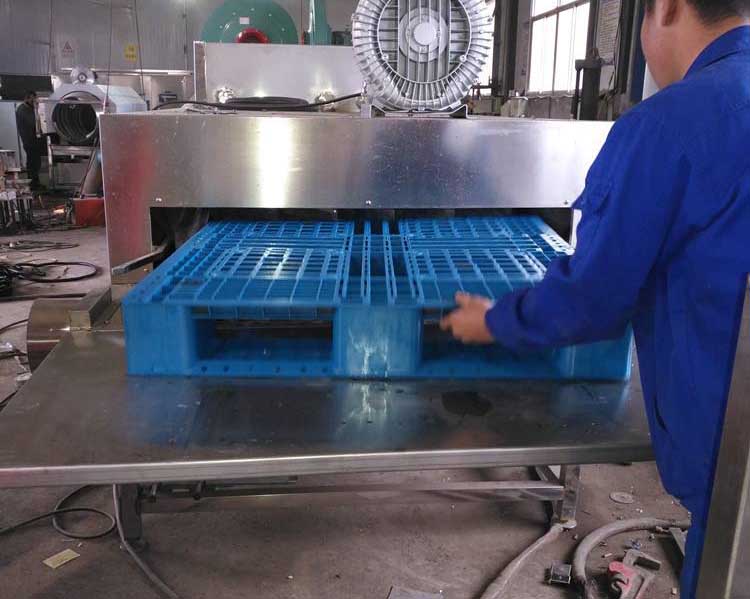

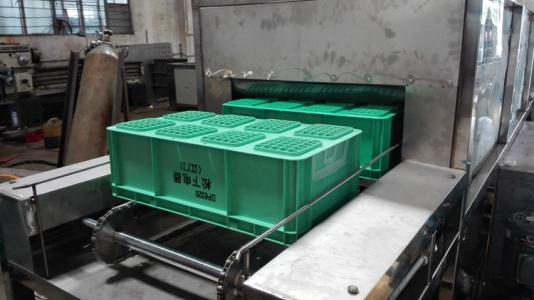

塑料托盘清洗机不仅可以清洗塑料托盘，还可以洗塑料箱、塑料筐等。这类物流仓储运输中重要的工具，通常都被放置在地上，使用久了难免会弄得很脏！如果只是一般的灰尘还好清洗，但实际工作中，往往不是这样的。可能会占上类似油污这类难以清洗的东西。塑料托盘清洗机也就是为高效的解决这类问题而设计的。

塑料托盘清洗机用途

主要用于屠宰、肉类、水产、蔬果、饮料、酿造等食品加工厂或食品物流中心、配送中心等，也适用于各种托盘、周转箱、塑料筐周转箱等容器具的清洗和消毒。可节省用水量达70%，可比古老的人工清洗方法能节省人力8人。

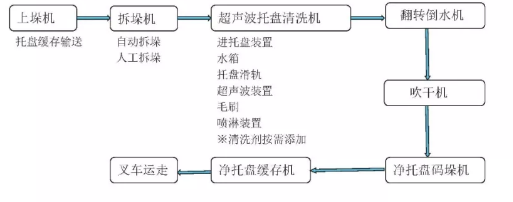

塑料托盘清洗机工作流程

塑料托盘清洗机清洗效率之所以高，是因为几乎整个过程都是自动化的！有条不絮的工作不仅减少了人工成本，而且还可以在保证占地、卫生的情况下，很大程度上节约水资源。以下是塑料托盘清洗机的操作流程：

托盘清洗机主要由拆垛机、托盘清洗机、码垛机组成，托盘由叉车操作人员插过来放在拆垛机上，拆垛机自动拆开，送入托盘清洗机的输送装置，经过托盘清洗机的第一道高压大流量热碱水清洗，稀释托盘的杂质油污，在经过该设备的毛刷刷洗工序，对稀释过油污的托盘的边边角角进行高速刷洗，为保证清洗效果该毛刷刷洗工序可根据托盘的脏净度加配毛刷，之后进入第三道工序高压清洗，对刷洗过后的托盘进行全方位高压清洗，最后一道工序为净水喷淋冲洗，维保正托盘的清洗效果此段为长流水。

在清洗玩之后托盘由输送装置送到风干段，由上下高压风机对托盘全方位的风干处理，为托盘进入烘干段做第一步准备，进入烘干段由上下高温风机将加热箱散发的热量循环在通道内，然后作用在托盘上达到烘干效果。

托盘在烘干完成后进入码垛机。托盘自动堆积，之后由叉车操作人员叉走即可此次托盘清洗工作完成。

常规说明

1.外壳采用304不锈钢制作，喷嘴采用耐温快拆塑料喷嘴。再加电机即可工作。

2.塑料托盘清洗机有四组喷管，清洗的总长度达到将近3米，为了达到最佳清洗效果，他每一组喷管喷的水都是不一样的。依次为热碱水、热水、自来水、消毒水；每一组都是循环过滤使用的。可以节约资源！每一组都设有加温装置，温度可自动控制；

3.循环水箱采用卧式不锈钢离心水泵循环喷淋清洗，从上下左右四个方向同时喷淋冲洗，每个水箱均设有两道过滤装置，便于随时清理赃物；每个水箱均设有单独排污阀，截管统一排放；第一水泵为1.5kw，第二水泵为5.5kw，第三水泵功率为0.75kw；

4..输送带传动电机功率为0.55kw，输送速度3-15m/min机械无级可调。

5.清洗室两侧为活动防水门，两头采用软门帘封闭防水，方便随时清洗和检修设备；

6.设备设有不锈钢电器控制箱，所有动力集中控制；

参数说明

清洗方式：工件回转&喷淋管组回转								工作方式：自动进出&人工进出篮筐
适用工件：		大型铸件、机床滑台、大型轴承、周转物料箱、轮胎磨具、小零件集中清洗等
规格：

项目 MODEL					HM-2A	HM-2HPA	HM-3A			HM-3HPA		HM-5A		HM-5HPA
清洗物最大重重量	Kgf				500		700					1200
清洗物最大尺寸	对边			mm	730		845					1280
	对角				890		1025					1640
	高度				670	630	720			690		900		900
清洗液体积	最大			LIT	200		250					500
	最小				150		190					380
清洗压力	Mpa				0.40～0.45		0.47～0.55					0.42～0.5
泵流量	L/min				200		240					450
离心泵	KW				3.0		5.5					7.5
刮油机	KW				0.06
集雾器	KW				0.4						0.75
加热棒			KW		9.0				9.0				18.0
电源					三相AC380/220V,50/60HZ
干燥重量			Kgf		580				770				1100

其它塑料托盘清洗方法

塑料托盘清洗机

（1）使用大一点的容器把需要清洗的托盘放在放有清洗液的水中；

（2）用一个长柄的刷子进行清洗

（3）用清洗液清洗后，将托盘提出水池，然后用清水冲洗；

（4）清洗结束后，托盘上会有一些水珠，这时候可将托盘的正反面反转一下。

选用有水管连接的刷子，一边冲水一边刷。建议两个人配合清洗。

使用高压水枪进行清洗。虽然该方法相对简单，但是清洗的干净程度是比较差的，刚刚冲洗完水珠还没有完全消失的时候，看起来是很干净的，一旦上面的水干了，就会发现其实是没有清洗干净的。

如果使用的托盘需要经常清洗，这种情况下建议商家选择一些平板的托盘。成都云舟塑胶是很先进的生产厂家，不仅有网格式托盘，还有平板面的塑料托盘，其他系列的托盘也是拥有的。

叉车塑料托盘清洗机研究

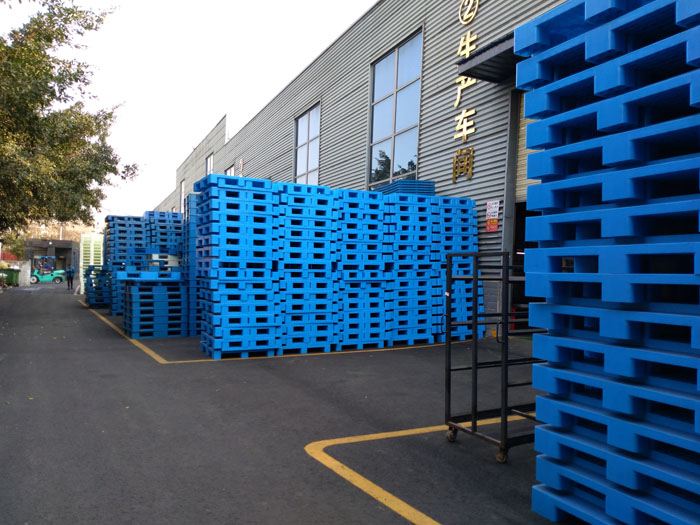

托盘污染

叉车在使用托盘过程中，叉刺之间的距离应尽量放宽至托盘的进叉口外缘，进叉深度应大于整个托盘深度的 2 /3 以上，这样叉车在使用托盘运动过程中，由于急刹、急转引起托盘受损，同时将叉车叉刺的污垢划到托盘上。

在机械手抓取货物放置在托盘上时，由于货物包装的残留污垢没有得到充分的清洁，同时工厂环境中机械用油排放或蒸发到空气中的油污，以及工人的搬运和触摸，时间久了就会在托盘上留下污垢。

为了保证叉车托盘的清洁和产品的卫生，所以需要定期清洗托盘。工厂环境的原因，托盘的污垢主要是叉车叉刺的铁锈，机械用油污染和空气中的油污，以及产品包装的污染。目前清洗托盘的工作主要由人工完成，主要应用的清洗液为化学清洗液。为了节省工时和人力资源，保护环境，节省水资源，需要设计一款清洁、环保、高效型叉车塑料托盘清洗机。

塑料托盘清洗机设计构想及优缺点

1、超声波

超声波清洗机具有清洁度高、清洗速度快、安全性好等优点，可以达到意想不到的效果，更适合应用于要求较高的工艺生产当中。超声波清洗费用昂贵，不易用于低成本、要求清洁度低的工艺清洗。且超声波清洗需要清洗介质，不易达到水循环利用的环保要求。塑料托盘的表面污染程度不高，清洗量大，综合以上因素，超声波清洗方式不优先考虑。

2、高压水流

高压水流清洗机设计构想，可分为四大系统:

①托盘传输系统，包括电机，传输带，以及防止水流进入设备的密封装置;

②清洗系统，包括电机，泵，阀，水箱，加热管，滤器，水管喷嘴;

③再清洗系统，其主要目的是去除因高压水流冲洗到托盘表面没有得到充分去除的污渍;

④去水干燥系统，由于托盘是塑料材料，所以不可以热干燥，防止托盘发生形变或破坏，所以预计使用吹风式干燥和棉布吸水的方式去除明显水流，后经过自然干燥。高压水流清洗机用水量大，用电量小。水可循环利用，必须增加过滤循环水设备，增加设备部件，同时增加造价。由于高压水流清洗后的工件，在工件上存在明显水流，所以需在清洗设备外围增加了去水干燥设备，同样增加费用。

高压水流清洗设备的滤器、干燥设备、加热设备造价较低，都为标准器件，容易购买; 能源消耗较小，利于环保。综合以上因素，可以选择高压水流清洗方式。

3、蒸汽清洁

蒸汽清洁机设计构想，分为五大系统:

①输送系统，包括电机，传送带，由于蒸汽清洗，所以需要密封装置;

②清洗系统，包括水箱，泵，阀，水管，蒸汽发生器，喷嘴;

③干燥系统，蒸汽清洗不存在明显水流，只需风吹、去湿、干燥即可;

④集污系统，蒸汽清洗不使污垢溶于水，自动流出，需要集污装置;

⑤水蒸气冷凝，将没有利用的水蒸气冷凝收集。

蒸汽清洁清用水量小，用电量大。没有利用的水蒸气需要冷凝收集，需要增加换能器和冷凝管，以及不溶于明显水流的污垢收集设备。为了节省能源，增加滤器使水循环利用，同时增加了设备费用。蒸汽清洁机因为需要高温加热，所以会使水箱的水垢明显增加，所以需要除垢装置，确保蒸汽喷嘴不会被堵塞。

近几年，家用蒸汽清洁机技术已非常成熟，为叉车塑料托盘蒸汽清洁技术提供了技术支持。蒸气清洁设备目前已标准化，生产厂家也日益增多，塑料托盘蒸汽清洁机配套设备都使用标准设备，易购买、费用较低。综合以上因素，可选择蒸汽清洁方式。

设计要求

1、蒸汽式清洗机设计要求

设计喷嘴与托盘清洗面距离，使蒸汽在一定范围内达到充分清洗，彻底去除污垢且不造成托盘损坏。设定安全距离，超过一定范围对人体不造成伤害。此部分的优化设计是重点，需经过多次建模仿真实验。

对喷嘴进行明确的设计，使其喷出的水蒸气清洗面积最大，且喷出的水蒸气压强相同，使各部分清洗面的清洗效果相同，不会出现清洗差异。

测试并估计托盘污垢的附着能力，计算输气管中的压强需要，确定压强范围，选出最优的泵和阀。考虑托盘污垢的附着能力，确定清洗难度，使蒸汽发生器加热到最优温度，不会高出太多，使耗能达到最优选择，节能环保。

喷嘴蒸汽出口的流速大小，确定了蒸汽在托盘表面的压力。联合输气管中的压力和喷嘴的形状考虑，达到最优选择。

2、高压水流清洗机设计要求

目前市场上存在的多数水流清洗机技术简单，研究不够深入，工艺要求和清洗精度不合理。清洗液和清洗介质的使用，不能满足水循环利用和环保要求，这是水流式清洗机遇到的最主要的问题。

所以，设计时首要考虑水循环系统，同时用一定温度的热水代替清洗介质，避免造成水污染。为了使塑料托盘高压水流清洗机的设计合理简洁，满足工艺要求，其许多配套技术，如过滤、排风、吸雾、防腐、防漏等，还有待进行更深入研究和优化。
