塑胶托盘在烟草行业联运中的标准说明

2018-04-23 17:12:44      点击:
塑胶托盘

1、范围

塑胶托盘标准规定了烟草行业联运通用平托盘的技术要求、试验方法、检验规则、标识、运输和贮存以及装卷烟在托盘上的码垛方式、紧固方法、运输保护和装卸保护等
塑胶托盘标准适用于烟草行业的工业与商业之间卷烟联运共用平托盘以及烟叶、烟用材料贮运、商业卷烟配送所使用的托盘,烟草行业物流中的企业内部托盘可参考采用

2、规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研
是否可使用这些文件的最新版本,凡是不注日期的引用文件,其最新版本适用于本标准
GBT2934联运通用平托盘主要尺寸及公差(GB/T2934-1996,eqy1sO6780:1988)
GB/T 3托盘术语(idt1sO445:1996)
GB(T4995联运通用平托盘性能要求
GBT4996联运通用平托盘试验方法(GB/T4996-1996,eqy1so8611:199
GB/T18354-2001 物流术语

4、技术要求

4.1样式
托盘的样式为四向进叉单面使用,顶铺板为格式或密板条式,底部结构为川字型(见图1),能够适合叉车、托盘搬运车和自动化高架库及其附属设备使用,适合货架及平地摆放。
4.2主要尺寸及公差
4.2.1平面尺寸
4.2.1.1公称外廓尺寸
托盘平面公称外廓尺寸长(1)×宽()×高(h)为1000mm×1250mm×150mm
4.2.1.2公称外廓尺寸的公差
长、宽方向尺寸的公差为0~-6mm,高度方向尺寸的公差为士2mn
4.2.2叉孔
4.2.2.1竖向
托盘的自由文孔高度应不小于105m,其余叉孔高度不少于70.mr
2.2水平
叉孔的水平尺寸见图2。



4.2.3托盘的方正度
塑胶托盘平面两对角线长度之差应不超过3mm
4.2.4托盘的外廓应无锐角,边棱应圆滑,叉孔应有倒棱,倒棱斜面与水平面之间的夹角应为40°±5°
4.2.5托盘其他尺寸及公差按GB/T2934规定执行。
4.3材质
塑胶托盘可采用木制、塑料或其他能满足烟草行业使用要求的材质。木制一般可使用铁杉木、松木等,型料一何采用低压高密度聚乙烯(HDPE)或者聚丙烯(PP)等



4.4性能
4.4.1塑胶托盘额定载荷荷R)应小于100,料托重不应大手25kg,木制托盘自重不应大于35KG
4.4.2塑胶托盘应在(-30~+50)℃的温度范内且有品够的强度和刚度,并应有防滑性能,保证在运输、装卸、堆码、贮存过程中安全作业,空托盘应能稳定地多层堆码
4.4.3对木制托盘进行堆码试验、弯曲试验、顶铺板边缘冲击试验、整块冲击试验以及角跌落试验,对塑料托盘进行堆码试验、弯曲试验和角跌落试验,得出的各项物理机械性能指标应符合GB/T4995中N级(普通级)要求
4.4.4木制托盘应无虫蛙,应进行必要的工艺处理,保证木制托盘的水率为(142)%,相关工艺应符合装载包装食品的有关卫生要求。
4.4.5焊接型塑料托盘应进行粘结度试验,用钢丝在焊按的两面围定加拉力,当拉力达到10000N时为合
4.4.6加入金属材质嵌入件的托盘应具有抗腐蚀和防锈性能,嵌入件应牢固,在贮运过程中不应滑脱
4.4.7其他材质托盘也应满足上述相应的要求

4.5外观
托盘外观应平整、无毛刺和飞边,无影响使用的裂纹和变形。塑料托盘颜色应为蓝色,单个托盘上不应有明显色差,同批产品色泽应基本一致
4.6其他
托盘中心位置可预留有用于无线射频识别(RFID)的电子标签插槽

5、试验方法

5.1预处理
除了塑料托盘预处理环境条件见表1外,其余要求按照GB/T4996规定执行。

预处理的环境条件 环境 温度 相对湿度 时间
A 空气
50+-2 ——
24
B -30+-3
24


5.2试验方法与仪器
5.2.1在自然光线下,用眼睛目测托盘样式、材质和外观。主要尺寸及公差检测采用软尺进行检测,软尺的量程应不小于1300mm,精确至0.5mm
5.2.2其他试验按GB/T4996规定进行
6检验规则
6.1交货时木制托盘同一原料、同一工艺条件、同一规格的托盘为一检查批,塑料托盘同一原料、同配方、同一工艺条件、同一规格的托盘为一检查批,每批的最大数量不应超过5000个
6.2外观检测样品应从检查批中随机抽取2%的托盘,但最少不少于5个;其他每项试验不应少于3个托盘,试验托盘样品应从检查批中随机抽取
6.3外观一项不合格时,该托盘为不合格;超过1/3的样品不合格,则该批不合格
6.4其他性能任何一项不合格时,需重新双倍数量取样,若复验结果仍不合格,则判该批不合格;若复验结果合格,应进行二次复验,复验合格,则判该批合格
7标志、运输和贮存
7.1每个托盘应打上水久性“中国烟草”字样和标识,标明生产企业名称、商标、规格以及生产日期等信息
7.2托盘在贮运过程中应摆放整齐,避免野操作,防止机械碰伤;应避免日光曝晒,高温,热源、火源木制托盘还应避免潮湿、虫蛙
7.3托盘贮存期限为长期

8、箱装卷烟在塑胶托盘上的码方式及紧固方法

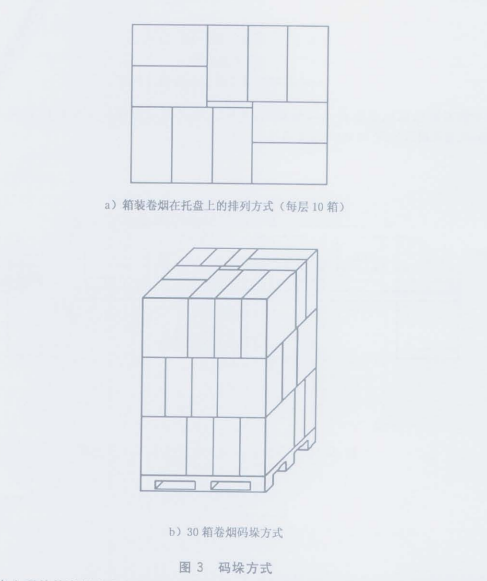

8.1、码垛方式采用纵横式,以10000支装的卷烟通用包装箱为例,每层码放10箱,堆码三层(见图3)。



8.2应对塑胶托盘上码放的卷烟采取必要的紧固措施,以使货物更加稳固和安全。如对上层卷烟使用捆扎带进行捆扎等有效紧固方式。
8.3托盘包装单元不应叠加码放。

9、塑胶托盘的运输保护和装卸保护

1在使用货运车厢等运输设备运输托盘包装单元货物时,托盘之间、托盘与运输设备之间的空隙应保持很小,可使用充满空气的阻塞衬垫放置在货运车皮、集装箱、载重汽车或者货船里,使塑胶托盘之间,托盘与运输设备之间的空隙被充满
9.2使用又车作业时,应考虑叉车的载重中心,避免发生倾斜事故
